您的位置：首頁 >> 產品展示 >> 稀油潤滑裝置 >> 稀油潤滑元件

產品名稱：

GLCQ、GLLQ型列管式冷卻器

產品分類：

稀油潤滑裝置

網上訂購：

詳細說明：

一、概述

　　列管式油冷卻器適用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油。
　　GLCQ、GLLQ型列管式冷卻器是在JB/ZQ4004-86標準的基礎上改進設計成JB/T7356-94標準的；產品適用于冶金、礦山、輕工、電力、化工等工業部門的稀油潤滑裝置，液壓站和油壓設備中，將熱工作油冷卻到要求的溫度；冷卻器的工作溫度≤100℃，工作壓力≤1.6MPa，一般工作壓力≤1MPa；本產品體積小，重量輕、冷卻效果好，便于維護檢修；GLCQ 型的換熱管采用紫銅翅片管，熱交換系數>300kcal/m2·h·℃；GLLQ型采用裸(光)管，熱交換系數>200kcal/m2·h·℃。

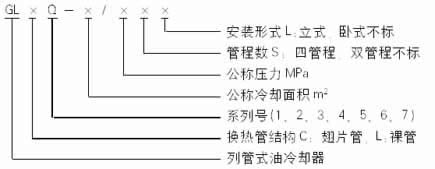

二、型號含義

三、技術參數

型號	公稱壓力 MPa	公稱冷卻面積m2									熱交換器性能
										介質粘度等級	進油溫度	進水溫度	油溫降	壓力損失 MPa		油流量與水流量之比	熱交換系數 K kcal/m2.h.℃
										介質粘度等級	℃			油側	水側	油流量與水流量之比	熱交換系數 K kcal/m2.h.℃
GLCQ1	0.63	0.4	0.6	0.8	1	1.2	-	-	-	≤N100	55 ±1	≤30	≥8	≤0.1	≤0.05	1:1	>300
GLCQ2	0.63	1.3	1.7	2.1	2.6	3	3.6	-	-
GLCQ3	1	4	5	6	7	8	9	10	11
GLCQ4	1	13	15	17	19	21	23	25	27
GLCQ5	1.6	30	34	37	41	44	47	50	54
GLCQ6	1.6	55	60	65	70	75	80	85	90
GLCQ3	0.63	4	5	6	7	-	-	-	-	≤N460	50 ±1					1:1.5	>200
GLCQ4		12	16	20	24	28	-	-	-
GLCQ5		35	40	45	50	60	-	-	-
GLCQ6	1	80	100	120	-	-	-	-	-
GLCQ7	1	160	200	-	-	-	-	-	-

　　熱交換器性能是指油冷卻器在表中規定的工況條件下測得的K值。

四、外形尺寸

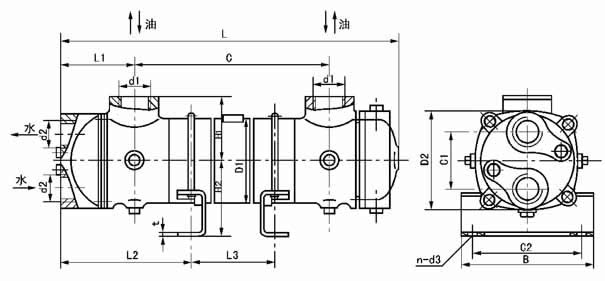

GLCQ 型冷卻器外形圖

GLCQ 型冷卻器外形尺寸

型號	L	C	L1	H1	H2	D1	D2	X1	C2	B	L2	L3	t	n-d3	d1	d2	重量 kg
GLCQ1-0.4/* GLCQ1-0.6/* GLCQ1-0.8/* GLCQ1-1.0/* GLCQ1-1.2/*	370 540 660 810 940	240 405 532 665 805	67	60	68	78	92	52	102	132	115	145 310 435 570 715	2	4-Φ11	G1	G3/4	8 10 12 13 15
GLCQ2-1.3/* GLCQ2-1.7/* GLCQ2-2.1/* GLCQ2-2.6/* GLCQ2-2.5/*	560 690 820 960 1110 1270	375 500 635 775 925 1085	98	85	93	120	137	78	145	175	172	225 350 485 630 780 935	2	4-Φ11	G1	G1	19 21 25 29 32 36
GLCQ3-4.0/* GLCQ3-5.0/* GLCQ3-6.0/* GLCQ3-7.0/*	840 990 1140 1310	570 720 870 1040	152	125	158	168	238	110	170	210	245	380 530 680 850	10	4-Φ15	G11/2	G11/4	74 77 85 90
GLCQ3-8.0/* GLCQ3-9.0/* GLCQ3-10.0/* GLCQ3-11.0/*	1470 1630 1800 1980	1200 1360 1530 1710	152	125	158	168	238	110	170	210	245	1010 1170 1340 1520	10	4-Φ15	G2	G11/2	96 105 110 118
GLCQ4-13/* GLCQ4-15/*	1340 1500	985 1145	197	160	208	219	305	140	270	320	318	745 905	12	4-Φ19	G2B	G2	152 164
GLCQ4-17/* GLCQ4-19/* GLCQ4-21/* GLCQ4-23/* GLCQ4-25/* GLCQ4-27/*	1660 1830 2010 2180 2360 2530	1305 1475 1655 1825 2005 2175	197	160	208	219	305	140	270	320	318	1065 1235 1415 1585 1765 1935	12	4-Φ19	G2	G2	175 188 200 213 225
GLCQ5-30/* GLCQ5-34/* GLCQ5-37/* GLCQ5-41/* GLCQ5-44/* GLCQ5-47/* GLCQ5-51/* GLCQ5-54/*	1932 2152 2322 2542 2712 2872 3092 3262	1570 1790 1960 2180 2350 2510 2730 2900	202	200	234	273	355	180	280	320	327	1320 1540 1710 1930 2100 2260 2480 2650	12	4-Φ23	G2	G21/2	- - - - - - - -
GLCQ6-55/* GLCQ6-60/* GLCQ6-65/* GLCQ6-70/* GLCQ6-75/* GLCQ6-80/* GLCQ6-85/* GLCQ6-90/*	2272 2452 2632 2812 2992 3172 3352 3532	1860 2040 2220 2400 2580 2760 2940 3120	227	230	284	325	410	200	300	390	363	1590 1770 1950 2130 2310 2490 2670 2850	12	4-Φ23	G21/2	G3	- - - - - - - -

　　注：* 標注公稱壓力值

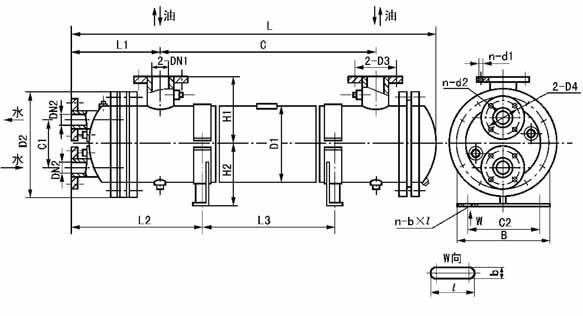

GLLQ 型冷卻器外形圖

GLLQ 型冷卻器外形尺寸

型號	L	C	L1	H1	H2	D1	D2	C1	C2	B	L2	L3	D3	D4	n-d1	n-d2	n-b×l	DN1	DN2	重量 kg
GLLQ3-4/* *	1165	682	265	190	210	219	310	140	200	290	367	485	100	100	4- Φ18	4-Φ18	4-20×28	32	32	143
GLLQ3-5/* *	1465	982										785								168
GLLQ3-6/* *	1765	1282										1085	110					40		184
GLLQ3-7/* *	2065	1512										1385								220
GLLQ4-12/* *	1555	860	345	262	262	325	435	200	300	370	497	660	145	145				65	65	319
GLLQ4-16/* *	1960	1365										1065								380
GLLQ4-20/* *	2370	1775										1475								440
GLLQ4-24/* *	2780	2175	350									1885	160		8- Φ17.5		4-20×30	80		505
GLLQ4-28/* *	3190	2585										2295								566
GLLQ4-35/* *	2480	1692	500	315	313	426	535	235	300	520	700	1232	180	180		8-Φ18		100	100	698
GLLQ4-40/* *	2750	1962										1502								766
GLLQ4-45/* *	3020	2202	515								725	1772	210							817
GLLQ4-50/* *	3290	2472										2042						125		900
GLLQ4-60/* *	3830	3012										2582								1027
GLLQ4-80/* *	3160	2015	700	500	434	616	780	360	750	935	935	1555	295	295	8- Φ22	8-Φ23	4-25×32	200	200	1617
GLLQ4-100/* *	3760	2615										2155								1890
GLLQ4-120/* *	4360	3215										2755								2163

　　1、第一個* 標注公稱壓力值，第二個* 標注水管程數(四管程標S，雙管程不標注)。下表同。
　　2、法蘭連接尺寸按JB/T81《凸面板式平焊鋼制管法蘭》中PN=1MPa 的規定。

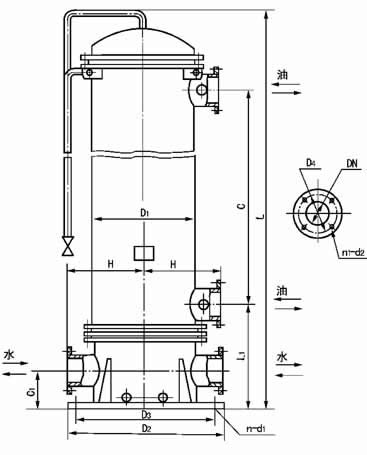

GLLQ 型立式冷卻器外形圖

GLLQ 型立式冷卻器外形尺寸

型號	L	C	L1	C1	H	D1	D2	D3	DN	D4	n-d1	n-d2	重量 kg
GLLQ5-35/* *L	2610	1692	470	150	315	426	640	590	80	160	6-Φ30	4-Φ18	734
GLLQ5-40/* *L	2880	1962											802
GLLQ5-45/* *L	3120	2202							100	180		8-Φ18	853
GLLQ5-50/* *L	3390	2472											936
GLLQ5-60/* *L	3930	3012											1063
GLLQ6-80/* *L	3255	2015	705	235	500	66	1075	1015	125	210	6-Φ40		1670
GLLQ6-100/* *L	3855	2615											1943
GLLQ6-120/* *L	4455	3215							150	240		8-Φ23	2215
GLLQ7-160/* *L	3320	2010	715		602	820	1210	1150					2768
GLLQ7-200/* *L	3970	2660							200				3340

　　1、法蘭連接尺寸按JB/T81《凸面板式平焊鋼制管法蘭》中PN=1MPa 的規定。
　　2、** 標注見前表。
